箱包振蕩沖擊試驗標準

發布時間：2014-12-18 點擊量：

箱包提把、拉桿是旅行箱包的重要配件之一，在搬運過程中常常因受到?jīng)_擊和震蕩而造成脫落，影響產品使用壽命。由于 QB/T2922-2007 版本 ,對于試驗機結構, 各單位有不同的方式, 造成試驗結果的差異, 現在統一試驗機結構方式與仿真人為緩沖方式, 使試驗的結果獲的統一性與現實性!

本標準由中國輕工聯合會提出。

本標準由全國皮革工業標準化技術委員會（SAC/TC 252）歸口。

本標準由銘禹電子科技有限公司負責起草修訂。

本標準主要起草人：詹志毅。

本標準2012年XX月首次發布。

箱包振蕩沖擊試驗機的使用方法

1　范圍

本標準修定了 QB/T 2922-2007 箱包的振蕩沖擊試驗方法。

本標準適用于各種日用箱包。

2　原理

在箱包中加載規定的負重后，通過提把或完全打開的拉桿將箱包提起，在規定的行程內以一定的速度和自身所承載的重力往下俯沖，再通過彈簧對力的吸收和釋放使箱包受到?jīng)_擊和振蕩，從而檢驗提把、拉桿、箱體（包體）的質量。

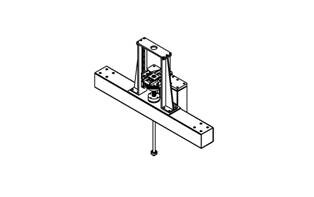

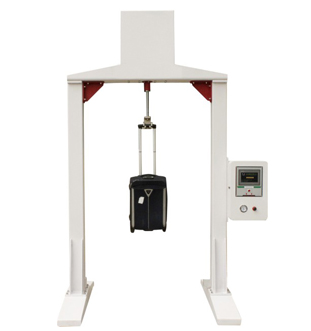

3　裝置

箱包振蕩沖擊試驗機應包括3.1~3.5規定的部件。

3.1　金屬支架，高度不低于2000mm。

3.2　沖擊裝置，可上下運動，減震彈簧常數為：(單支)17.54 N/mm(+/-5%)。

3.3 吸盤降噪裝置, 吸盤有一氣壓式降噪裝置,可減對試件不必要的震蕩.

3.4 控制裝置，可調節試驗速度，設定沖擊試驗次數，有試樣中途跌落自動停機功能。

3.5 記錄裝置，有自動記錄和記憶功能。

4　試樣的準備

試樣在溫度18～25℃，的環境下至少停放1h，試樣在停放期間不得受壓。

5　試驗方法

3.5.1 按表1規定加載規定負重至試樣箱、包體內中，負重分布要均勻, 砝碼材質為帆布袋內裝

散裝顆粒.

表1　規定負重

旅行箱規格 mm	規定負重 kg	旅行包規格 mm	規定負重 kg
≤455（18英寸）	12	＜300	3
480～535（19英寸～21英寸）	16	300～400（不含400）	5
560～610（22英寸～24英寸）	18	400～500	7
635～710（25英寸～28英寸）	20	＞500	10
735～785（29英寸～31英寸）	25
≥810（32英寸）	28
注：規定負重不包括箱體、包體自重。
